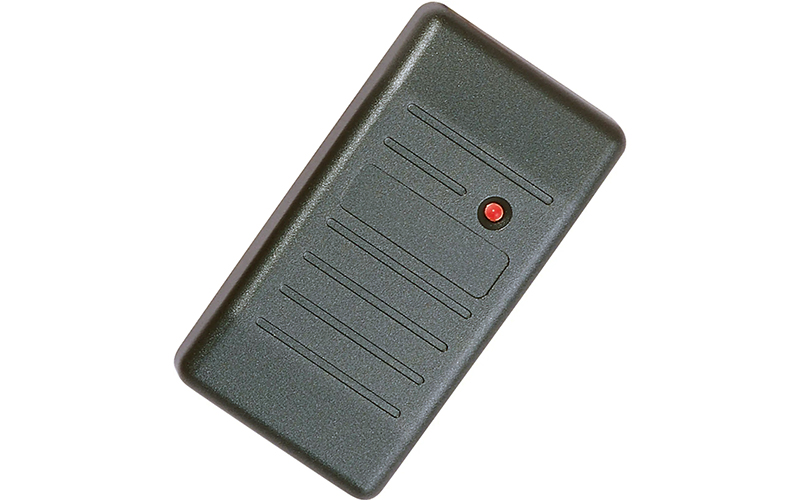

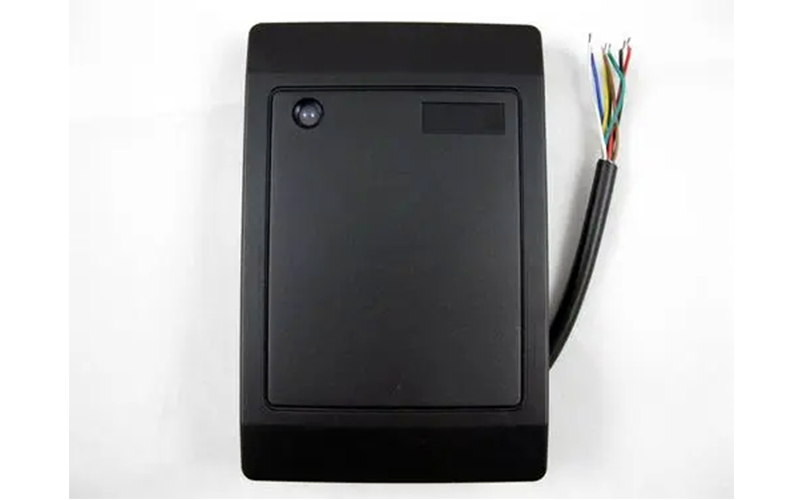

韋根（Wiegand）協議又稱韋根碼，通俗來說是一種通信工具，是由摩托羅拉公司制定的一種通訊協議。用于讀卡器（讀頭）到門禁控制器。當讀卡器識別到有效卡后，將卡片的鑰匙信息以韋根協議的方式傳輸，再而轉換成數據發送給控制器，控制器驗證鑰匙信息有效后打開門。門道佰分佰將通過本文為大家詳細解讀關于韋根讀頭的相關內容。

一、韋根讀卡器通訊機制解讀：

       1、34位韋根的數據分別在韋根數據線DATA0和DATA1輸出。當在D0上有一個下降延脈沖時表示“0”，在D1有一個下降延脈沖時表示“1”。讀卡器每接收到一個卡號，會在D0和D1數據線上共發送34個脈沖信號，即34bits。因此對于韋根34位讀卡器（讀頭），每一個卡號對應34個下降延脈沖，而韋根26讀卡器則有26個下降延脈沖。

       2、沒有卡號輸出情況下，兩根數據線的電壓穩定在5V, 此時，用萬用表測量D0和D1之間的電壓為0，D0或D1對于GND的電壓為5V。

       3、只有當下降延脈沖信號小于0.9V時，控制器才能識別該信號,反之下降延脈沖信號超過0.9V, 控制器就無法識別。

       4、韋根兩根數據線上的下降延脈沖信號要保持在一個可靠的范圍，才能確保讀卡器發出的韋根信號被控制器可靠識別。通常這個可靠的范圍要控制在0V-0.6V。

       5、任何影響下降延脈沖信號的因素，都會影響到韋根讀卡器與控制器的通訊。

二、解讀影響韋根讀卡器通訊的因素有哪些？

       1、韋根讀卡器與控制器的通訊通過下降延電平脈沖方式進行，因此讀卡器與控制器之間必須共用同一個GND，也就是通常所說的共地。

        2、理論上的共地是指控制器上的GND）與讀卡器上的GND）之間的電壓差為0V。在實際應用中，如果控制器與讀卡器的有一定距離時，兩者之間的電壓差不可能為0V，通常會達到0.2V-0.3V。距離越大，電源線（或共地線）線徑越小，讀卡器與控制器之間的距離越長，讀卡器的工作電流越大，這個電壓差就越大，超過一定值時，就會影響韋根通訊。

        3、如果控制器GND與讀卡器GND之間的電壓差為1V, 則韋根信號在控制器這端測得的閑置電平就為6V(正常情況下為5V)，下降延脈沖信號電平為1.2V（正常情況下為0.2V），超出了控制器能夠識別韋根信號的極限范圍（極限值為0.9V）。

        4、因此，電源線和韋根信號線通常不要小于0.5mm2。讀卡器與控制器的距離越遠，電源線的線徑要越大一些。推薦值如下： 距離60m以內使用0.5mm2，距離60-100m使用0.75mm2，距離100-150m使用1.0mm2，如果采用的是指紋讀卡器、LCD按鍵讀卡器，考慮到它們的工作電流比普通的韋根讀卡器要大，上述距離要縮短一半，才能保證讀卡器與控制器之間穩定通訊。

        5、影響韋根通訊除了信號電平外，還有一個不能忽視的地方就是信號干擾。

        6、所謂信號干擾，就是本來沒有的脈沖信號，由于外在的干擾被加載到正常的韋根數據線上了，結果控制器接收到的脈沖數多了，控制器就無法識別。如正常的韋根34讀卡器讀卡時，控制器接收到的應該是34個下降延脈沖，由于有干擾存在，結果接收到35個，控制器就認為是錯誤的信號，不做處理了，這就是常說的丟卡現象。

        7、解決干擾有兩種思路，一個是增加控制器抵抗干擾的能力，另一個就是降低干擾，有一個有效的方法就是采用屏蔽線，把屏蔽層在讀卡器和控制器兩端都接上GND。如果工程上采用的是非屏蔽線，現場又不允許重新換線，還有一個辦法是將信號線中多余的一股線拿來做屏蔽線，也就是兩端接地。

三、解讀檢測韋根通訊線路方法：

        1、在讀卡器和控制器都通電情況下，用萬用表測試控制器端D0和D1之間的電壓，應為0V。

        2、再測量D0或D1與控制器上GND之間的電壓，結果應在5-5.6 V范圍內。

        3、連續刷卡100次，卡號都能準確上傳到控制器中。可檢查控制器中記錄是否增加了100條，也可直接在數據庫中查一下記錄條數。

四、解讀韋根讀頭通訊線路不好解決方法：

        1、首先要分析確定引起韋根讀頭通訊不好原因在哪里？是干擾因素，還是信號電平因素？

        2、針對不同的因素，采用不同的對策進行處理。

        3、還可以使用韋根信號延長器解決通訊線路不好問題。
